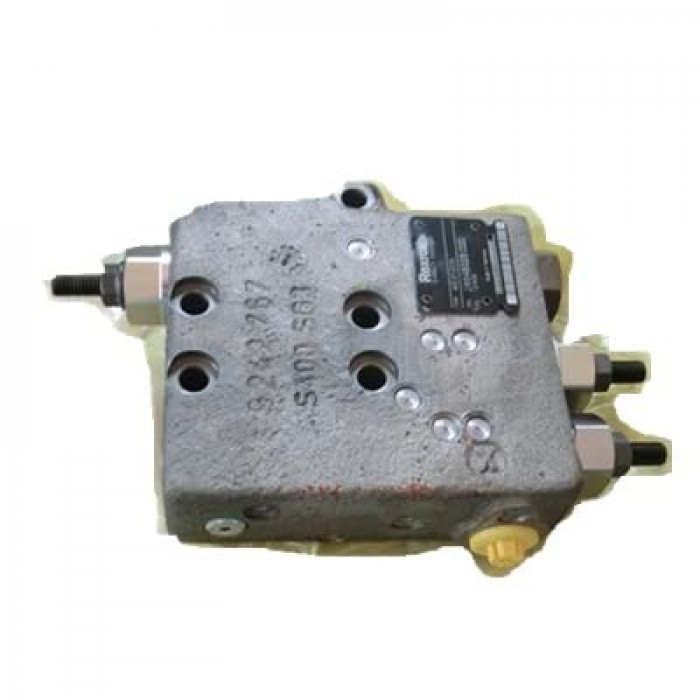

Регулятор R909441653, lrds
Регулятор R909441653, Регулятор lrds,

LRDS - Регулирование мощности с отсечкой давления и измерением нагрузки
Регулирование с измерением нагрузки – это опция управления расходом, которая работает
в зависимости от давления нагрузки, регулируя рабочий объем насоса в соответствии с требованиями к расходу привода.
Расход здесь зависит от поперечного сечения внешнего
диафрагмы (1), установленной между выходом насоса и
приводом. Расход не зависит от давления нагрузки ниже
кривой мощности и уставки отсечки давления, но находится в пределах
диапазона регулирования насоса.
Диафрагма обычно представляет собой отдельно расположенный
чувствительный к нагрузке направляющий клапан (блок управления). Положение
поршня направляющего клапана определяет поперечное сечение
чувствительного к нагрузке отверстия и, следовательно, расход насоса.
Регулирование с измерением нагрузки сравнивает давление до и после
чувствительного к нагрузке отверстия и поддерживает перепад давления на
диафрагме (перепад давления Δp), а вместе с ним и расход насоса,
постоянным. Если перепад давления Δp на измерительном отверстии увеличивается, насос поворачивается назад (в сторону Vg min), а если перепад давления Δp уменьшается, насос поворачивается наружу (в сторону Vg max) до тех пор, пока не восстановится перепад давления на измерительном отверстии в клапане.
